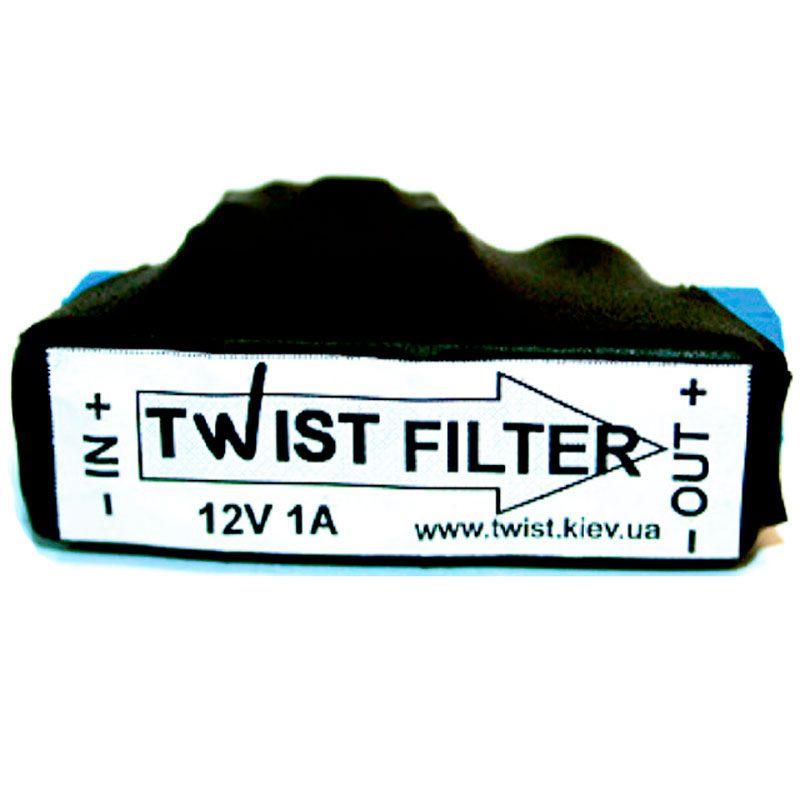

TWIST FILTER

 TWIST FILTER — фільтр за живленням. Призначений для заглушення перешкод від імпульсних джерел живлення постійного струму. Маючи високий заглушення високочастотних складників, використовується в ланцюгах живлення відеокамер і приймача, коли пульсації імпульсного джерела проникають у сигнальний тракт стають видимими на моніторі. Пристрій під'єднується в розрив ліній живлення, біля джерела живлення. Напрямок під'єднання вказано на корпусі приладу (IN — до джерела живлення, OUT — до навантаження). Полярність під'єднання вказана на нижній поверхні фільтра. Фільтр не призначений для зовнішнього встановлення, потрібний герметизувальний корпус.

Характеристики TWIST FILTER:

1. Максимальна вхідна напруга постійного струму 24 В.
2. Опір на постійному струмі, не більш ніж 0.33 Ом.
3. Падіння напруги за струму 1 А, не більш ніж 0.33 В.
4. Коефіцієнт придушення 0.1-10 МГц за струму 1 А, не менш ніж 24 дБ.
5. Діапазон робочих температур 20 + 500 °C.
6. Габаритні розміри 50х20х26 мм.
