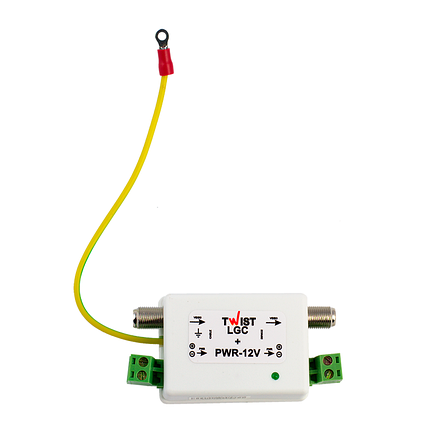

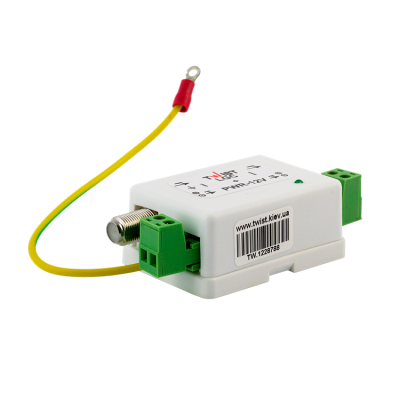

TWIST LGC+PWR-12VDC

TWIST LGC+PWR-12VDC - пристрій захисту від наведених імпульсних напруг відеосигналу (коаксіальний кабель) і живлення 12 В DC. Використовується для одночасного захисту відеосигналу форматів D1, 960H, HDTVI, HDCVI, AHD і живлення камери 12 В потужністю не більш ніж 12 Вт. Встановлюється безпосередньо біля камери відеоспостереження. Сумісно з системами резервування живлення (БЖ, акумулятор). Робочий стан захисту по лінії живлення індиціюється зеленим світлодіодом. У разі тривалого перевантаження, переполюсування або подавання змінної напруги в лінії живлення можливе згоряння плавного запобіжника. Для відновлення робочого стану захисту потрібно замінити запобіжник (1 А).

Особливості TWIST LGC+PWR-12VDC:

• інтерфейс — коаксіал (D1, 960H, HDTVI, HDCVI, AHD), лінія живлення 12 В.
• захист по лінії відеосигналу — пасивний із відновленням.
• захист по лінії живлення — активного типу, обмежує подавання живлення на камеру за напруги понад 14.4 В. Є плавкий запобіжник 1 А.
• захист по лінії живлення односторонній.
• напрямок під'єднання LINE, DEVICE. (LINE — до лінії зв'язку, DEVICE — до обладнання, що захищається).
• для ефективної роботи потрібно  заземлення.

Характеристики TWIST LGC+PWR-12VDC:

• Захисти відеосигналу:
• Кількість ступенів захисту: 2.
• Діапазон частот: 10 Гц - 40 МГц.
• Нерівномірність частотної характеристики (10 Гц — 40 МГц): не більш ніж 1 дБ.
• Порогова напруга спрацьовування захисту: 3.5 В
• Час спрацьовування: не більш ніж 200 нс.
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії: 100 А.
• Захисти живлення:
• Кількість ступенів захисту: 3.
• Напруга живлення: 10 - 14.3 В.
• Струм навантаження і тип встановленого запобіжника: не більш ніж 1 А.
• Порога напруга спрацьовування/відновлення: 14.5/13.9 В +/-2%.
• Час спрацювання: не більш ніж 200 нс.
• Струм споживання схеми захисту в робочому режимі: не більш ніж 30 мА.
• Діапазон робочих температур: - 20 + 50 град.
• Габаритні розміри: 42 x 77 x 25 мм.
