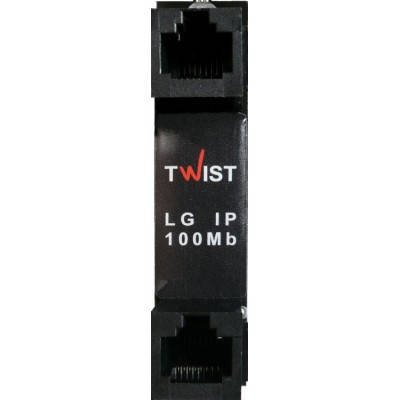

TWIST LG-IP-100Mb-2U

TWIST LG-IP-100Mb-2U — модуль захисту від наведених імпульсних напруг. Використовується для захисту порту Ethernet (10/100Base-T) мережевого обладнання від високовольтних імпульсних перенапруг у лініях зв'язку, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводками та перепадів живильної напруги. Використовується для організації багатоканальної системи в 19" стійки за допомогою TWIST LG-24-2U-RACK або для вбудовування в корпус замовника. Модулю потрібно забезпечити сигнальне уземлення.

Особливості TWIST LG-IP-100Mb-2U:

• інтерфейс Ethernet (10/100Base-T) IEEE802.3u.
• не вимагає живлення (пасивне).
• може використовуватися як окремий пристрій або в комплекті з багатомодульними корпусами:
  встановлення в 4-канальний настільний корпус TWIST LG-4-RACK.
  встановлення в 24-канальний корпус для монтажу в 19" серверну стійку TWIST LG-24-2U-RACK.
• під'єднується в розрив лінії передавання (обтискач T568A або T568B) поруч із захитаним пристроєм.
• напрямок під'єднання (LINE, DEVICE) не має значення.
• для ефективної роботи вимагає обов'язкового заземлення.

Характеристики TWIST LG-IP-100Mb-2U:

• Тип вхідних і вихідних роз'ємів: розетка RJ-45.
• Захисні провідники в роз'ємі RJ-45: 1,2,3,6.
• Внесені втрати на частоті 100 МГц, не більш ніж: 1 дБ.
• Рівень напруги захисту інформаційних портів, не більш ніж: 10 В.
• Час спрацьовування, не більш ніж: 5 нс.
• Максимальний імпульсний струм розряду 8/20 мкс: 5 кА.
• Допустимий імпульсний 10/1000 мкс струм
• розряду в лінії: 100 А.
• Діапазон робочих температур: -20 + 50 град.
• Габаритні розміри: 81 x 18 x 28 мм.
