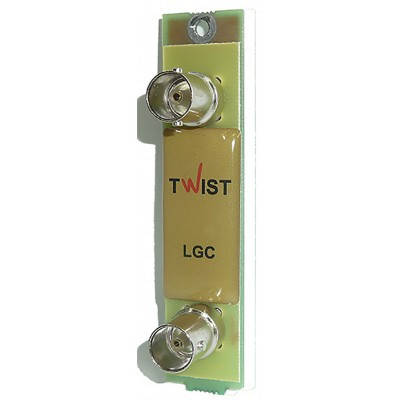

TWIST LGC-2U

TWIST LGC-2U — модуль захисту від наведених імпульсних напруг. Використовується для захисту коаксіальної лінії від високовольтних імпульсних перенапруг у лініях зв'язку, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводками та перепадами живильної напруги. Використовується для відеосигналів від аналогових камер форматів D1, 960H, HDTVI, HDCVI, AHD. Для організації багатоканальної системи модулі монтуються в 19" стійку за допомогою TWIST LG-24-2U-RACK. Модуль вимагає обов'язкового сигнального заземлення.

Особливості TWIST LGC-2U:

• інтерфейс — коаксіальний кабель, формати D1, 960H, HDTVI, HDCVI, AHD.
• не вимагає живлення (пасивне).
• може використовуватися як окремий пристрій або в комплекті з багатомодульними корпусами:
  встановлення в 4-канальний настільний корпус TWIST LG-4-RACK.
  встановлення в 24-канальний корпус для монтажу в 19" серверну стійку TWIST LG-24-2U-RACK.
• напрямок під'єднання LINE, DEVICE має значення. LINE — до лінії зв'язку, DEVICE — до обладнання, що захищається.
• для ефективної роботи вимагає обов'язкового заземлення.

Характеристики TWIST LGC-2U:

• Тип вхідних і вихідних роз'ємів: BNC.
• Діапазон частот: 10 Гц - 40 МГц.
• Нерівномірність частотної характеристики: не більш ніж 1 дБ.
• Порога напруга спрацьовування захисту: 9 В.
• Час спрацювання, не більш ніж: 20 нс.
• Максимальний імпульсний струм розряду 8/20 мкс: 5 кА.
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії: 100 А.
• Діапазон робочих температур: -20 + 50 град.
• Габаритні розміри: 81х18х29 мм.
