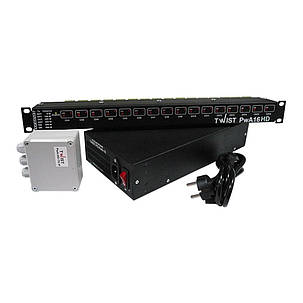

TWIST-PwA-16

TWIST-PwA-16 – Здійснює передачу кольорових і чорно-білих відео сигналів, а також харчування віддалених відеокамер по витій парі таких типів як ТППЕП, FTP, UTP, SFTP в одному многопарном кабелі, безпосередньо поряд з відеосигналом. Будовою передбачена система захисту від високої напруги.

Шістнадцятиканальний приймально-передавач широко використовується при облаштуванні системи відеоспостереження при необхідності передачі сигналу на далекі відстані. При цьому якщо використовується кабель UTP діаметром 0.5 мм дальність передачі необхідно налаштовувати за спеціальними таблицями і налаштувань, які прилагаються до пристрою. Шістнадцяти канальний приймач застосовується виключно при установці усередині приміщень. Сам передавальний блок може бути встановлений на вулиці для цього застосовується кодер TWIST-PwA-TX IP. З приладом йде керівництво зі схемою підключення, що набагато спрощує підключення та введення в роботу всієї системи.

Експлуатація даного пристрою можлива тільки при дотриманні певних умов експлуатації:

1.Дотримання температурного режиму

При цьому для кожного пристрою воно по-різному: кодер витримує температуру в діапазоні від -20 до +45 градусів, декодер і джерело живлення - від 0 до +45 градусів.

2.Дотримання умов щодо вологості повітря

- кодер і декодер чудово працюють навіть при 100% вологості;

- оптимальні умови для роботи джерела живлення - 90% вологості.

Характеристика TWIST-PwA-16

  1. Передача шістнадцяти каналів, стільки ж виходів з BNC.
  2. Дальність живлення і передачі сигналу до 400 метрів.
  3. Живлення від напруги в діапазоні 180 – 250 Ст.
  4. Номінальна напруга входу і виходу для передачі відеосигналу – 1В.
  5. Вихідна напруга 1 В, можливо з похибкою не більше 10% більше або менше.
  6. Опір – 75 Ом.
  7. Частота по діапазону 15 Гц – 6МГц.
  8. Потужність номіналом 400 Вт.
  9. Захист кодера і декодера від перепадів напруги, від перегріву.
  10. Імпульсний струм допускається в межах 57 А.

Також дуже важливо враховувати деякі розміри при облаштуванні всієї системи:

1. Габарити кодера:

- модель із захистом від бризок 88х85х44 мм;

- встановлюються всередині будівель:

  • модель TWIST-PwA TX NTP 84х67х31 мм;
  • модель TWIST-PwA TX BNC 67х57х42 мм.

2. Плата кодера – 63х55х34 мм (дані параметри враховуються при встановленні в гермобокс).

3. Габарити джерела живлення – 275х155х56 мм.

Довговічність і надійність всієї системи з використанням комплекту досягається також за рахунок правильного монтажу. Для цього необхідно дотримуватися відповідних правил:

  1. Кодер і декодер з'єднувати тільки симетричної кручений парою, яка не стосується іншої частини кабелів та інших металевих виробів.
  2. Не допускати щодо загального проводу замикання контурів.
  3. Забезпечити заземлення щоб уникнути ураження електричним струмом людей.

Також не забувайте про заходи обережності. В блоці живлення напруга-небезпечно для життя, тому не знаючи цей пристрій не варто розкривати корпус і не допускайте попадання в нього сторонніх предметів.



Основні атрибути
Виробник Twist
Країна виробникУкраїна
Користувацькі характеристики
Вихідна напруга харчування / струм на виході кодера (живлення камери):12В/0.5 А
Габаритні розміри передавача:88 x 85 x 44 мм
Габаритні розміри приймача:85 x 480 x 44 мм
Гарантійний термін:Дванадцять міс.
Дальність передачі:макс. 400 м
Кількість каналів передачі:16
Комплект:так
Номінальна вхідна напруга відеосигналу:Один В
Номінальна вихідна напруга відеосигналу:1(+/-10%) В
Передача живлення відеокамер:так
Живлення пристрою:~(110-250)В
Спосіб передачі:по витій парі
  • Ціна: 36 285 грн
