Card systems Т-АЕ Аскольд-Елегант

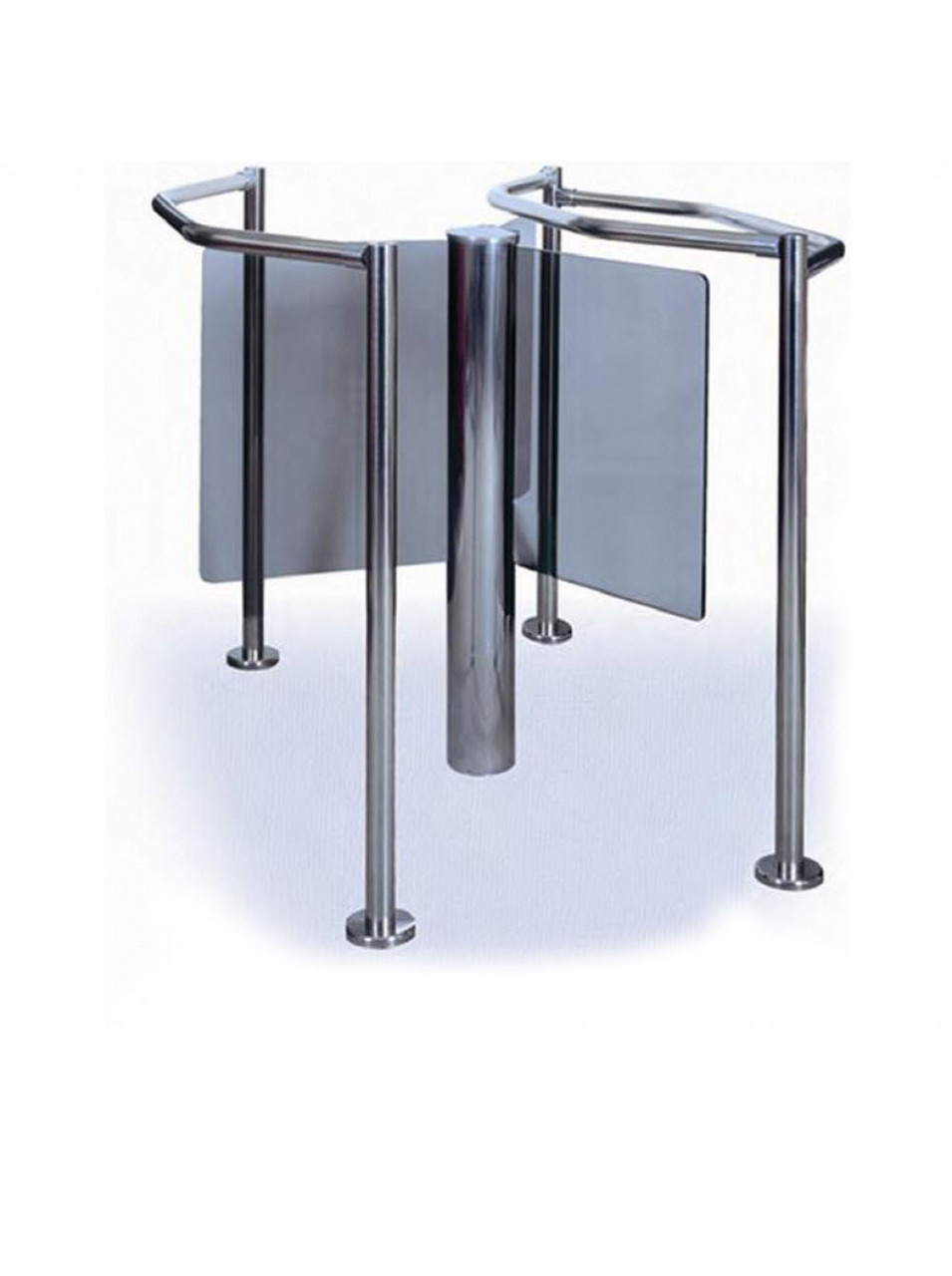

Турнікет є обертовою металевою колоною 1, обладнаною трьома запорошувальними стулками 2, розташованими під кутом 120° один до одного. Колона зроблена у формі збірної тонкостінної конструкції, що складається з трьох обичайок 4 з листової полірованої неіржавкої сталі, всередині якої розміщений механізм повороту 3 і кронштейни 5 кріплення, що заважають стулок 2. Зверху колона закрита декоративною кришкою 6. Внизу обичайки скріплюються між собою за допомогою опорного кільця 7. Механізм повороту 3, складається з виконавчого механізму (двигун постійного струму), двоступеневого планетарного редуктора, електромагнітної муфти зчеплення й датчика кута повороту 11. Конструктивно механізм зроблений як опорна стійка, корпус якої за допомогою шести кріпильних пар (гвинт/дюбель) кріпиться до підлоги. Кріплення стулок відбувається з допомогою трьох пар кронштейнів, водночас нижні кронштейни приєднуються до фланцю вихідного вала механізму повороту, а на верхні встановлюється фланець 10, призначений для кріплення обичайок обертової колони. Підводка електричних кабелів до турнікету здійснюється через металорукав у підлозі. Загальний вигляд турнікету «Аскольд» показаний на малюнку нижче. Режими роботи турнікету поділяються на три групи: керований прохід, вільний прохід і блокування. Перемикання режимів роботи турнікету, а також встановлення режимів проходу, здійснюється або за допомогою пульта дистанційного керування (ПДК), який під'єднується до плати керування (ПК), встановленої в окремому корпусі, або з термінала системи керування й контролю доступом. Впливи з ПДК щодо встановлення режимів рабрти турнікета та режимів проходу описані в таблицях нижче Можливість встановлення режиму проходу з ПДК може бути заблокована через встановлення перемички на роз'єм J1. Наявність на ПУ спеціальних реле, що спрацьовують під час проходу, дає змогу знімати роздільні сигнали про напрямок проходу (вхід або вихід) для системи керування й контролю доступом. Спрацьовування реле відбувається під час перемикання двигуна з високою на низьку швидкість обертання, а вимкнення — за кілька кутових градусів до нового вихідного положення. За допомогою перемичок на роз'ємах J2, J3 можна встановити контакти реле нормально замкнутими (2-3) або нормально розімкнутими (1-2) (див. схему під'єднання турнікета).

Встановлення режимів роботи  турнікету з ПДК

Індикатори встановлюються на огорожі

Встановлення режимів проходу з ПДУ

**Від'єднання режимів вільного проходу відбувається в тому ж порядку

Турнікет має встановлюватися на рівні та міцні бетонні або кам'яні (спеціально підготовлені) основи.

Монтаж турнікету виконувати в такому порядку:

1. Розпакувати турнікет, перевірити його комплектність відповідно дончальної документації;
2. Підготувати в підлозі шість отворів під елементи кріплення, а також канал для прокладання кабелів;
3. Прокласти металорукав і провести кабелі:
   • кабель живлення електродвигуна — 2 дроти перерізом не менш ніж 1,5 мм² кожен;
   • кабель живлення електромагнітної муфти — 2 дроти перерізом не менш ніж 0,8 мм² кожен;
   • сигнальний кабель — 5 дротів перетином не менш ніж 0,18 мм² кожен;
4. Встановити стійку механізму повороту та закріпити її до основи за допомогою шести кріпильних пар;
5. Під'єднати кабелі та заземлити корпус турнікету;
6. Здійснити монтаж скляних стулок у наступній послідовності;
7. До першої стулки з обох боків приєднати через еластичні прокладки 8 і розпірні втулки 9 кронштейни 5 і попередньо (не затискаючи) стягнути гвинтовими парами (болт-гайка);
8. До вільних площин кронштейнів 5 послідовно приєднати, використовуючи еластичні прокладки 8, розпірні втулки 9 і гвинтові пари, два скла та два кронштейни, після чого отриману конструкцію стягнути, не затискаючи гвинтовими парами;
9. Вивести послідовну затяжку болтів у три етапи так, щоб утворені кронштейнами верхній і нижній фланці були паралельні один до одного та перпендикулярні стулок; водночас не допускається виступання крайок скла за площину фланців;
10. Встановити на верхньому фланці блока стулок фланець 10 кріплення обичайок обертової колони;
    УВАГА! Монтаж блока запобіжних стулок необхідно робити на рівній поверхні з еластичним покриттям.
11. Встановити та закріпити блок затискачів скла на механізм повороту, попередньо одягнувши на нього нижнє кільце кріплення обичайок обертової колони;
12. Встановити та закріпити обичайки обертової колони;
13. Встановити кришку 6 і закріпити її декоративним гвинтом;
14. Здійснити пробне увімкнення турнікету, встановити вихідне положення запорошувальних стулок.

1. Перед увімкненням турнікету необхідно за допомогою візуального огляду переконатися в правильності всіх під'єднань і справності сполучних кабелів.
2. Звільняти зону обертання зачіпальних стулок від сторонніх предметів.
3. Під'єднати мережевий кабель джерела живлення до електричної мережі 220 В/50 Гц.
4. Під час увімкнення живлення відбувається ініціалізація турнікета: колона з заглушними стулками починає обертатися спочатку з великою, потім із малою швидкістю в одному напрямку впродовж 2-3 обертів, поки не зупиниться в вихідному положенні, коли одна з стулок перпендикуляра проходу та повністю перекриває його. Індикація турнікету та ПДК водночас відповідає закритому входу та виходу (режим 3).

Основні режими роботи турнікету, дії оператора та стан індикації на пульті та турнікеті відповідають таблиці вище.

Прохід через турнікет:

Якщо прохід дозволений, то з боку дозволеного проходу загоряються зелені індикатори, з протилежного боку — червоні індикатори, що вимагають поворот зачиненої стулки. Після легкого поштовху стулки рукою

в напрямку проходу на кут 4o від початкового положення вмикається електропривод, який обертає колону турнікету зі стегами в напрямку дозволеного проходу. Після провороту в дозволеному напрямку турнікет зупиняється в новому вихідному положенні. У разі спроби обертання скла у зворотний бік турнікет блокується електромагнітною муфтою. Якщо після дозволеного сигналу проходу не було, то за 10 секунд роздільна здатність на прохід автоматично скасовується. За узгодженням із замовником час очікування проходу може бути змінений (діапазон встановлення часу очікування походу — від 1 до 250 секунд).

Закритий вхід/вихід:

Турнікет є у вихідному стані: Переобтяжна стулка розміщена перпендикулярно проходу, перековуючи його, індикатори з обох боків — червоні. У разі спроби повороту стулки, що захищає стулки в будь-який бік, на кут понад 6o від початкового положення відбувається блокування турнікета електромагнітною муфтою на 2 секунди, після чого турнікет автоматично повертається у вихідне положення.
