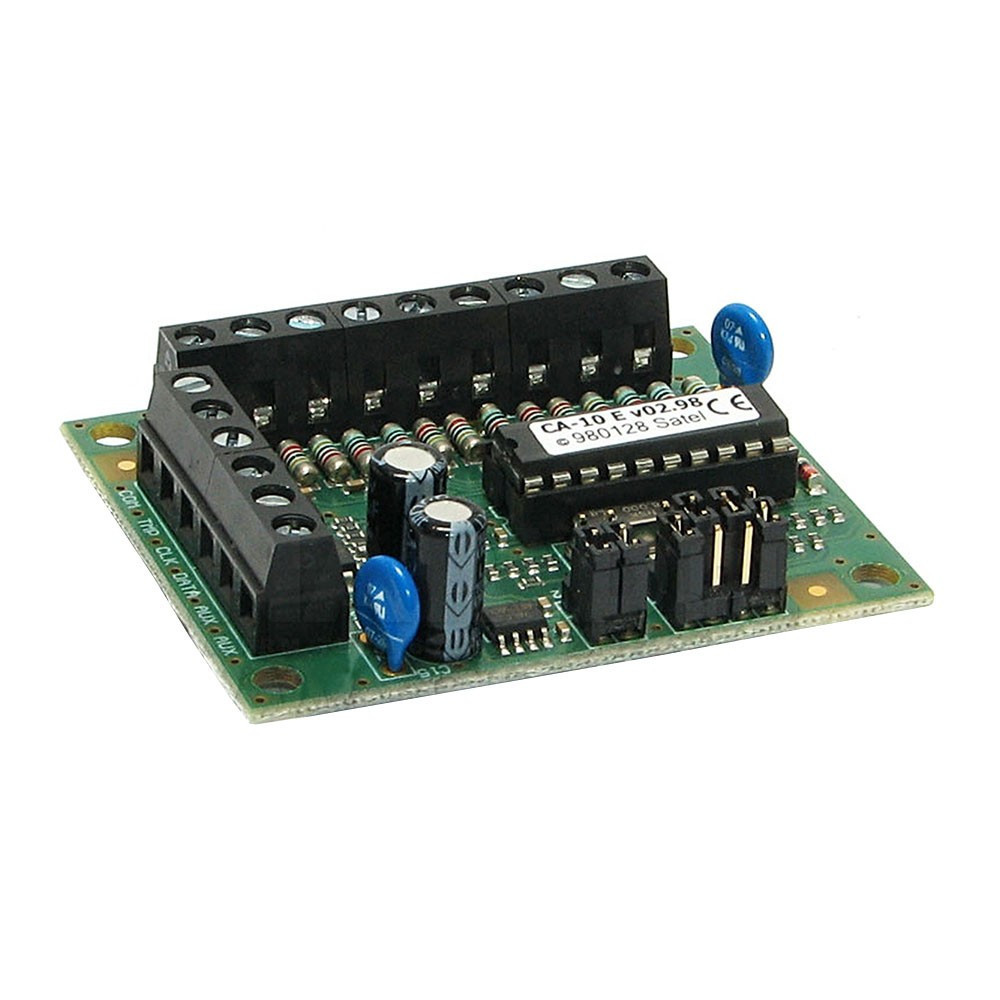

SATEL CA-10 E

   Цей модуль розширення зон призначений для збільшення кількості зон на 6 одиниць і використовується в комплекті з приймально-контрольним приладом SATEL CA-10.

     На модулі розміщений індикатор як світлодіода, що показує стан зон.

     Модуль під'єднується до шини головної плати за допомогою 6, розташованих на платі, клем. Крім клем, для зон на платі також розташовані клеми для тамперного або, іншими словами, антисаботажного шлейфа (NC) цього модуля, у який послідовно під'єднуються тамперні контакти сповіщувачів, що є показником відповідності системи критеріям підвищеної захищеності від шкідливих розкриттів пристрою.

     Цей модуль розширення працює під напругою 12 В постійного струму. Відхилення показників напруги можливе на 15%. Середнє споживання струму в режимі готовності становить 11 мА з можливим відхиленням на 10%.

     Діапазон робочих температур модуля становить від -10 до +55 градусів за Цельсієм, що свідчить про те, що низькі температури в приміщенні не зашкодять ефективній роботі пристрою, водночас модуль розміщується в пристроях, які будуть всередині помещений.

     Порівняно індикації за допомогою світлодіода варто також зазначити наявність кількох його станів. Так, факт того, що він увімкнений, говорить про те, що шлейфи всіх зон розімкнуті, якщо світлодіод, наприклад, вимкнений, то шлейфи всіх зон замкнуті. Також є такі стани, як одна/дві спалахи світлодіода або його миготіння. Спалахи говорять про рівень опору шлейфів зон, а миготіння — про інші стани шлейфів.

     Щодо взаємного розміщення цього модуля розширення та приймально-контрольного приладу, то дистанція між ними не має бути більш ніж 200 м. Однак несуттєвим у встановленні зв'язку між цими двома пристроями є тип дротів, за допомогою яких вони з'єднуються.

     Важливим також є той факт, що для ефективної роботи РКІ-клавіатур у поєднанні з цим модулям необхідно, щоб версія модуля була v02.98 або вищою.

     Щодо виробника цього модуля — компанії SATEL — треба зазначити, що вона вже понад 20 років успішно працює на ринку виробництва пристроїв для охоронних систем.
