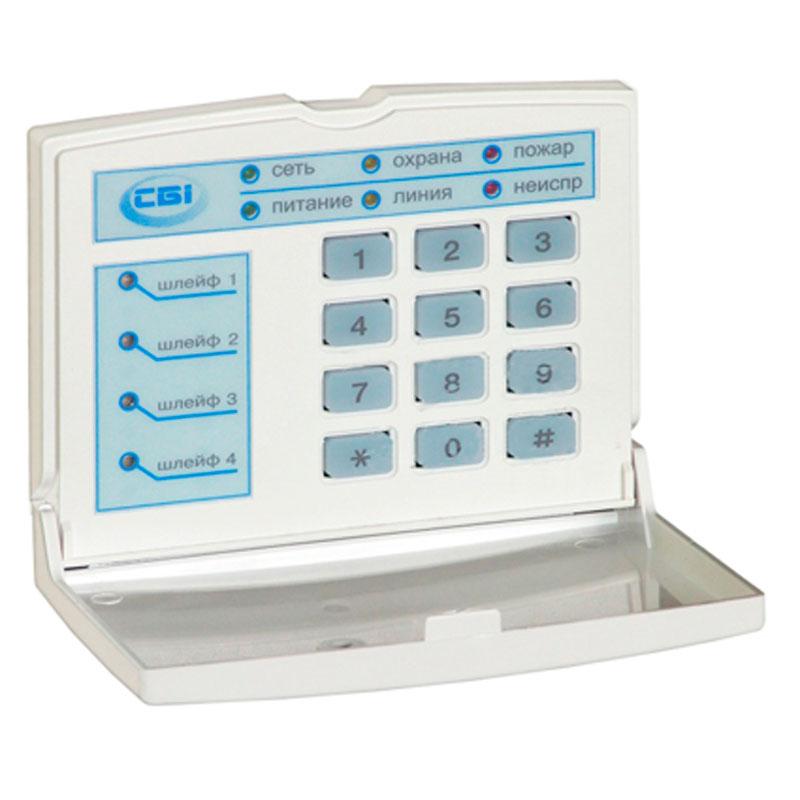

Трохи про виносну клавіатуру СБІ 4ТД

Виносна клавіатура 4ТД від ТОВ «СБІ» використовується спільно з приладами приймально-контрольними охоронними (ППКО) "Оріон-4ТІ.2", "Оріон-4ТМ.1", "Оріон-4Т.3.1", "Оріон-4ДМ.1", "Оріон-4Т.3.2" або "Оріон-4Д.2". Клавіатура призначена для програмування й керування приладом на 4 шлейфи сигналізації. Розміщують виносну клавіатуру в приміщенні, що охороняється біля вихідної двері. Введення коду здійснюється натисканням кнопок на клавіатурі, а наприкінці натискається кнопка [#]. Кожне натискання кнопки супроводжується звуком. Зумер видає короткі звукові сигнали, якщо код або команда прийняті, а якщо не прийняті — один довгий. На 90 сек. з видатністю переривчастого звукового сигналу зумера клавіатура блокується в разі неправильного введення коду 4 рази поспіль, а потім вона знімається. 17 чотиризначних кодів (паролей) керують приладом, з яких один адміністративний.

ШС "Вхідні двері" програмуються із затримкою, а просто ШС — без затримки. Якщо шлейф не готовий до постановки під охорону, то індикатор «шлейф 1-4» світиться червоним кольором, а у разі готовності — не світиться. Взятий під охорону ШС горить зеленим кольором, а у разі виникнення тривожної події — блимає червоним кольором. ШС із затримкою блиматиме зеленим кольором, поки не підтвердиться взяття під охорону на ПЦН.

Індикатор «мережа» — світиться постійно зеленим кольором за наявності мережі 220 В, починає блимати через 30 хв після її вимкнення.

Індикатор «живлення» — світиться постійно зеленим кольором за нормальної напруги акумулятора, блимає у разі його розряджання або відсутності.

Індикатор «охорону» — світиться — прилад (вхідні двері) під охороною, блимає — час затримки на вихід або прилад перебуває в режимі «Тревога», не світиться — прилад (вхідні двері) знятий з охорони.

Індикатор «лінія» — світиться жовтим кольором під час приймання та передавання сигналу за високочастотним виходом.

Індикатор «пожежник» — блимає червоним кольором із тривалістю імпульсу 0,5 с і інтервалом між імпульсами 1 с, якщо один або кілька шлейфів є в режимі «Тревога параметричного ШС».

Індикатор «неспро» — блимає червоним кольором із тривалістю імпульсу 0,25 с і інтервалом між імпульсами 2 с, якщо один або кілька шлейфів перебувають у режимі «Аварія обрив», «Аварія замикання».

Особливості клавіатури 4ТД

• Діапазон робочих температур — -10°C ~ +40°C;
• кількість клавіш: — 12;
• кількість індикаторів: — 10;
• габаритні розміри: — 125х93х33 мм;
• вага клавіатури: — 160 г;
• живлення — 12V.
