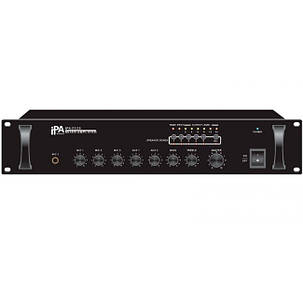

Мікшувальний підсилювач IPA AUDIO IPA-Z120

Багатозонний підсилювач IPA-Z120 входить до складу системи сповіщення IPA і використовується для побудови систем автоматичного сповіщення про пожежу та музичну трансляцію на базі додаткового обладнання. Цей блок призначений для мікшування та посилення звукового сигналу для його подальшої трансляції на лінії гучномовців.                                  IPA-Z120 забезпечений вбудованим селектором на 5 зон. До його виходу можна під'єднати до 5 ліній гучномовців. Потрібна лінія вибирається натисканням кнопки на передній панелі. Сумарна потужність гучномовців на всіх під'єднаних лініях гучномовців має бути не більш ніж 80% від номінальної потужності підсилювача. До підсилювача IPA-Z120 може бути під'єднана до 4 джерел аудіосигналу, 2 з яких пріоритетні. До блока також можна під'єднати до 3 мікрофонів, один із яких має пріоритет над іншими мікрофонами й аудіоджерелами. Рівні лінійних і мікрофонних входів регулюються за допомогою ручок на передній панелі. Найвищий пріоритет у цьому блоці мають тривожні входи (EMC) на задній панелі. Під час подавання на ці входи аудіосигналу (наприклад: від джерела тривожних повідомлень) він надходить на вихід, приглушуючи сигнали з усіх входів.                                                                                                                                                                                          Передбачено 5 вимиканих 100 В виходів ліній гучномовців. Вихідний каскад IPA-Z120 містить трансформатор, який додатково підвищує напругу посиленого сигналу. Це необхідно для мінімізації втрат. До високовольтних виводів підсилювача необхідно під'єднувати тільки спеціалізовані гучномовці, що містять трансформатор. Крім високовольтних, підсилювач також має стандартні "низькі" висновки, для під'єднання стандартних акустичних систем. Виходи гучномовців 100 В, 70 В із низьким опором 4-16 Ом є універсальними для користувачів. Напруга 100 В скорочує втрати лінії на великих відстанях і дає змогу під'єднувати паралельно велику кількість динаміків.
У підсилювачі передбачений захист від перевантаження, перегрівання та короткого замикання на лінії.                                                            Регулювання посилення здійснюється за допомогою регулятора на передній панелі блока IPA-Z120.
Живлення підсилювача здійснюється від джерела змінної напруги 220 В. Конструктивно блок зроблений у ректовому 19-дюймовому корпусі, призначеному для монтажу в стандартну електротехнічну шафу.

Особливості:

• Номінальна вихідна потужність     120 Вт
• 5 вимиканих із передньої панелі 100 В зон гучномовців
• Додаткові виходи гучномовців 100 В/70 В/4-16 Ом
• 3 мікрофонних входи (один пріоритетний) jack,  RCA
• 2 лінійні входи RCA
• Пріоритетний вхід
• Мікшований лінійний вихід RCA
• Регулювання рівня сигналу на кожному вході
• Роздільне регулювання тембру та майстер.
• Захист від перевантаження, перегрівання, короткого замикання

Технічні характеристики
